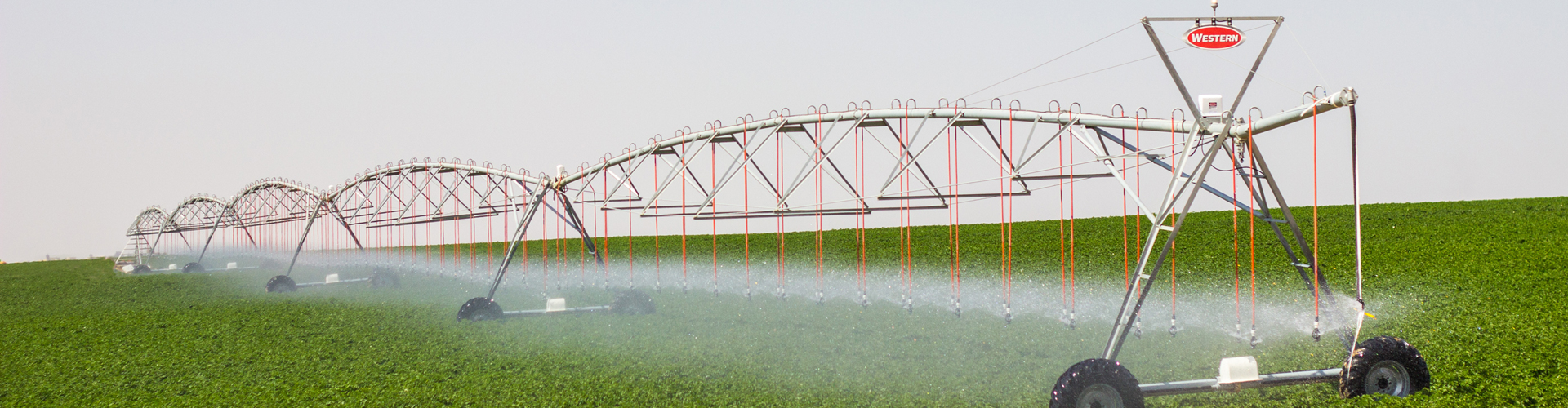

PİVOTLAR - DAİRESEL SİSTEMLER

WESTERN’in son CP600 modeli, çeşitli hava durumu, mahsül ve tarla koşullarına uyum sağlayabilmesi için tasarlanmış bir sistemdir. Yıllardır su verimliliği ve genişleyen mahsül tarlalarında en iyi performansı sergilemektedir.

WESTERN-CP600 çeşitli aralık uzunluklarına, sarkıtma kombinasyonlarına ve çoklu sulama paketleri ile konfigüre edilebilir. Buna ek olarak, sizin özel taleplerinize bağlı olarak tamamen galvanize kaplanmış bir sistem veya Poly-Line boru parçalarından galvanize kaplanmış bir yapı seçeneklerimiz de bulunmaktadır.

WESTERN-CP600 yayılma alanları ve kuleleri 1.86 ila 4.52 metre aralığında 3 farklı alt boşluk yüksekliğine sahiptir ve özellikle farklılık gösteren mahsül gerekliliklerine göre tasarlanmıştır.

WESTERN sulama sistemlerini seçerek, başarılı teknisyenlerden, uzmanlardan, mühendislerden ve doktora derecesi bulunan danışmanlardan oluşan bir takımı seçmiş olursunuz.

Ön satışımız projenizi planlayarak ve tasarlayarak başlar, daha sonrasında ise size göre en iyi pivot konfigürasyonu, pompa boyutu ve güç kaynağı önerilir. Dahası, projenizi kurmanız için size çeşitli finansal seçenekler de sunuyoruz.

Satıştan sonra, alanlarında uzman teknisyenlerimiz sistemin kurulumunu gerçekleştirir ve etkili ve faydalı bir şekilde çalıştığından emin olmak için gerekli servisleri yerine getirir.

YAPI

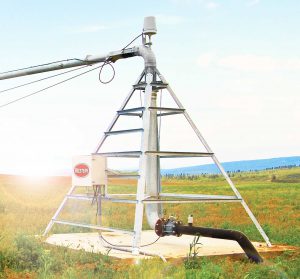

PİVOT NOKTASI
pv_center

Sıcak daldırmalı galvanize kaplı açılı demir ayaklar ile daha güçlü pivot noktası daha iyi bir denge sağlar.

19 adet çapraz kol, 7 adet panelin olduğu tarafta kol ve 4 adet diğer üç tarafta bulunan kol ile, en uzun sistemlerde bile dayanıklı bir yapı oluşturmaktadır.

3lü contayla donatılmış 20 cm uzunluğunda tesisat kolonu dönüş sırasında sızıntıyı önler.

WESTERN-CP600 PİVOT Seçenekleri
  • Pivot noktaları için 12.70 cm boru aralıkları
  • 6 adet 12/20 ve 8 adet 12/20 cm boru aralıkları için standart pivot noktaları
  • 4 tekerlekli hareket edebilir el arabası
PROFİL SEÇENEKLERİ
  • Alçak Profil - yedern yükseklik 2.65m.
  • Standart Profil - yerden yükseklik 3.71m.
  • Yüksek Profil - yerden yükseklik 5.33m.

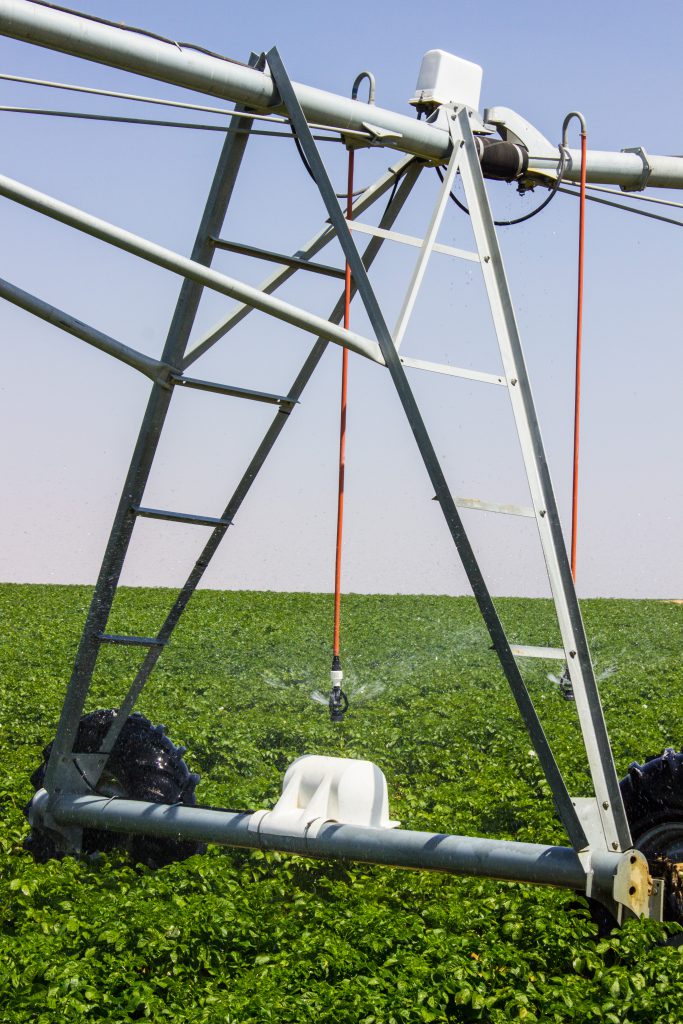

KULE
pv_tower

WESTERN-CP600 kulesi bugünün daha uzun aralık uzunluğu ihtiyacını karşılamak için tasarlanmıştır.

Her parça toprağınıza ve tekerinize göre tork gerekliliklerini yerine getirmek için tasarlanmıştır. Tazyik noktalarını yok etmek ve yorulma direncini geliştirmek için bilgisayar üzerinde tasarlanmıştır. Tamamen kaynaklı top şeklinde başlık ve soketten oluşan benzersiz tasarıma ve şekile sahip kula bağlantısı, sürgülü düzenekten %15 daha sağlamdır. Boru kompresyonu ve çapraz bağlantı, kuleye bağlı askı kirişi ve daha düşük yerçekimi merkezi kuleyi daha sağlam ve dönme direncini daha iyi hâle getirir. Sap çubuğu ve kompresyon boruları arasındaki çapraz gergi daha iyi bir yük dengesi ve en zorlu koşullarda bile daha iyi sabitlik sağlar.

Aralıklı borulara yükü eşit şekilde dağıtan kule ayak bağlantısı benzersiz tasarımlı bağlantılara çift cıvata ile tutturulmuştur. Üçgen kula bağlantısı boru fikstürlerindeki tazyiki en aza indirgeyerek WESTERN Kule Ayak Bağlantısını pazardaki en iyi bağlantı hâline getirir.

Su borularının kule ayak bağlantısının altına montaj edilmesi, kuvvetin maksimum yapı bütünlüğü ve dönme direnci için doğru yönlendirilmesini sağlar.

4 ayağın da açıları boruları eşit şekilde destekler ve dönme direncini kontrol eder.

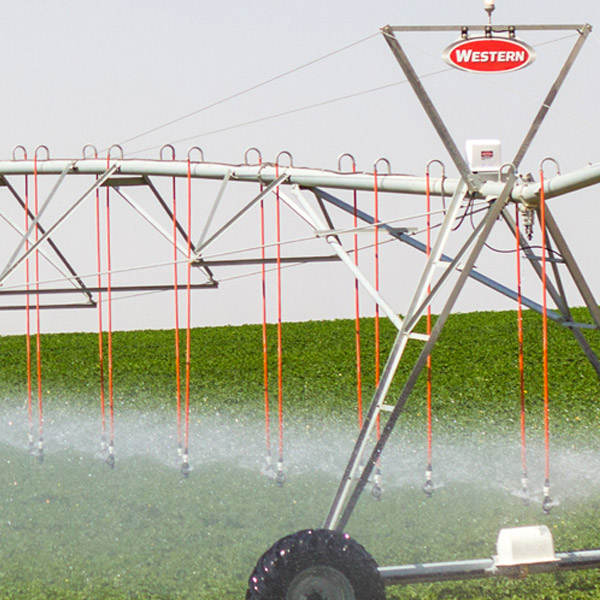

AKTARIM ORGANLARI
irr03

WESTERN-CP600’ün aktarım organları, günümüzün daha uzun aralık uzunluğu ihtiyacını gidermek için özel olarak tasarlanmıştır. Her bir parçanın tahrik motoru, şanzımanı, kuplörü, şaftı ve tekerleri, sizin toprağınızın ve lastik kombinasyonunuzun tork ihtyaçlarını karşılamaya yönelik tasarlanmıştır.

Tahrik Motoru
Azami tork 8 nm’de değerlendirilmiştir
İkili giriş, sıcak dövülmüş çelik sonsuz dişli çark 2 1?4” çıkış şaftı.
İkili giriş ve çıkış sızdırmazlığı – Geniş giriş yatağı ve güçlendirilmiş yuva – Paslanmaz çelik körük-genleşme haznesi tipi

Şanzıman
Sertleştirilmiş helezon dişli ve alüminyum dişli kutusu ve motor yuvası yıllarca güvenli servis sağlıyor.
Mevcut oranlar – 50:1, 40:1, 30:1 ve 20:1
%95lik verimle sulama kapasitesi

F Sınıfı Yalıtım
Aktarım Organı Kuplör Fotoğrafı
Isıl işlem uygulanmış alüminyum yapısı, kendinden ayarlı tasarım ve morötesi/kimyasal dirençli ek üretan parçaları

Tekerler
Aralık gerekliliklerinize ve toprak koşullarınıza göre çoklu teker seçenekleri mevcuttur.
11.2 x 24, 14.9 x 24, 11.2 x 38

ARA BÖLMELER

WESTERN-CP600 pivotları makinelerin uzunluğunu arazinin boyutlarına göre ayarlayabilmek için çeşitli aralık boyutları sunmaktadır.

Boru ölçüleri 12.7 ve 15.24-12.7/20.32 olan aralıkların uzunlukları aşağıdaki gibidir;

38.2m
44.2m
50.1m, 56.1m
62.0m

Boru boyutu20.32-12.7/20.32 olduğunda maksimum aralık uzunluğu 50.1 m’dir.
Aralık boruları 3 farklı çapta mevcuttur; 12.7,15.24-12.7/20.32 ve 20.32-12.7/20.32, boru kalınlıkları 2.8mm’den 3mm’ye kadar değişiklik gösterir.

Yeni kiriş bağlantılı alttan destekli tasarlanan bağlam kuvveti ve sap çubuğu yarı çapı özelliği tüm ulaşım noktalarına giderek diğer önde gelen üreticilerle kıyaslandığında tazyik yoğunluğunun azaldığı görülür.

Her iki tarafı sıcakla dövülen yüksek yoğunluklu çelik sap çubuğu sayesinde zayıf kaynak noktaları bulunmamaktadır. (Çapı: 1.905 ve 33.02/40.64)

Kirişler arasındaki en uygun açı tasarımı daha geniş duruş ve dalgalı arazide ve rüzgarın kuvvetli olduğu durumlarda daha sabit durmasını sağlar.

Kireş destekleri, yapının genel gücünü artırmak ve tazyikin dağılımını daha iyi sağlamak için su borusundan daha yukarıya monte edilmiştir.
